有源天線 測試套件
型號：SYS-AATS
有源天線系統使用各種電子元件來控制單一或多組元件的相位和振幅加權，從而改變陣列的孔徑分佈。添加這些主動元件通常需要對天線系統進行系統級表徵，此外還需要對較簡單的被動天線進行典型的元件級測試。 NSI-MI Technologies 提供可自訂的 主動天線測試套件 (SYS-AATS)，其中包含必要的硬體和軟體，可全面表徵天線系統的系統級參數。 SYS-AATS 非常適合在近場和遠場測試系統上表徵主動電子掃描陣列 (AESA) 和應答器。 SYS-AATS 旨在擴展先進通訊系統的測量能力，適用於電信、衛星通訊、無線、機載 WiFi 天線和其他商業應用。
SYS-AATS 產品線是任何新建或現有天線測量系統的可客製化附加套件，包含支援表徵一系列主動參數的選件，如下所述。每個 SYS-AATS 交付的具體硬體和軟體配置將根據系統測量需求進行客製化。每個套件均包含用於自動擷取和處理系統級表徵資料的基礎軟體套件。使用者介面和體驗將反映所購買的選項和功能。用於系統級測試的整合式射頻測試硬體可由 NSI-MI 提供，也可由客戶提供，以利用現有資產。
- 完整的天線方向圖表徵
- 等效各向同性輻射功率 (EIRP)
- 增益噪音溫度比（G/T）
- 飽和磁通密度（SFD）
- 群延遲（GD）
- 應答器通道響應
- 可自訂的使用者介面
- 支援客戶提供的硬體
系統級參數表徵
- 有源天線系統的發射/接收路徑全模式表徵
- 等效各向同性輻射功率 (EIRP)
- 發射路徑等效全向輻射功率 (EIRP)
- 接收路徑增益雜訊溫度（G/T）
- 接收路徑飽和磁通密度（SFD）
- 天線或端對端群延遲（GD）
- 天線或端對端增益頻率響應 (G(f))
等效 各向同性輻射 功率 (EIRP)
EIRP 是指各向同性輻射器必須發射的功率，才能在特定目標角度下達到與 AUT 相同的功率密度。為了表徵 EIRP，我們使用了一個兩階段過程：

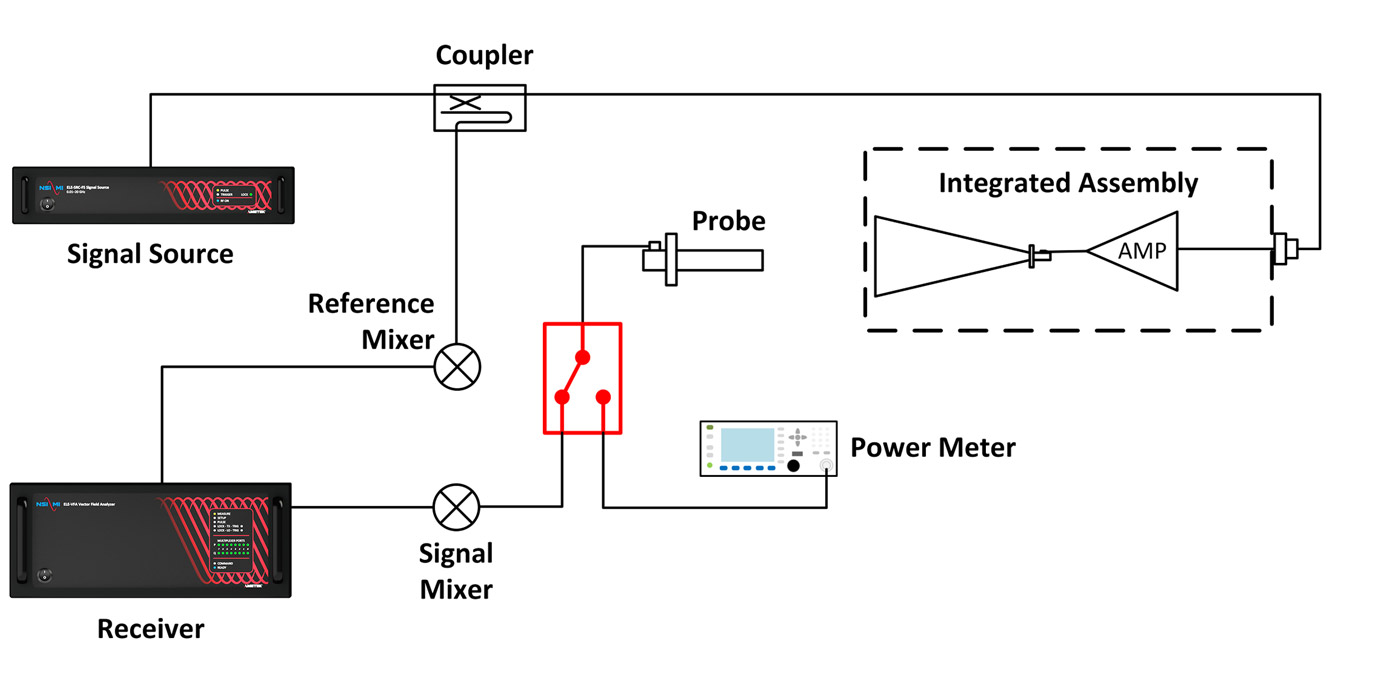

- 使用配置為模式測量的 RF 子系統執行發射天線的完整模式採集（近場）或峰值相對功率測定（遠場），如 (a) 所示。

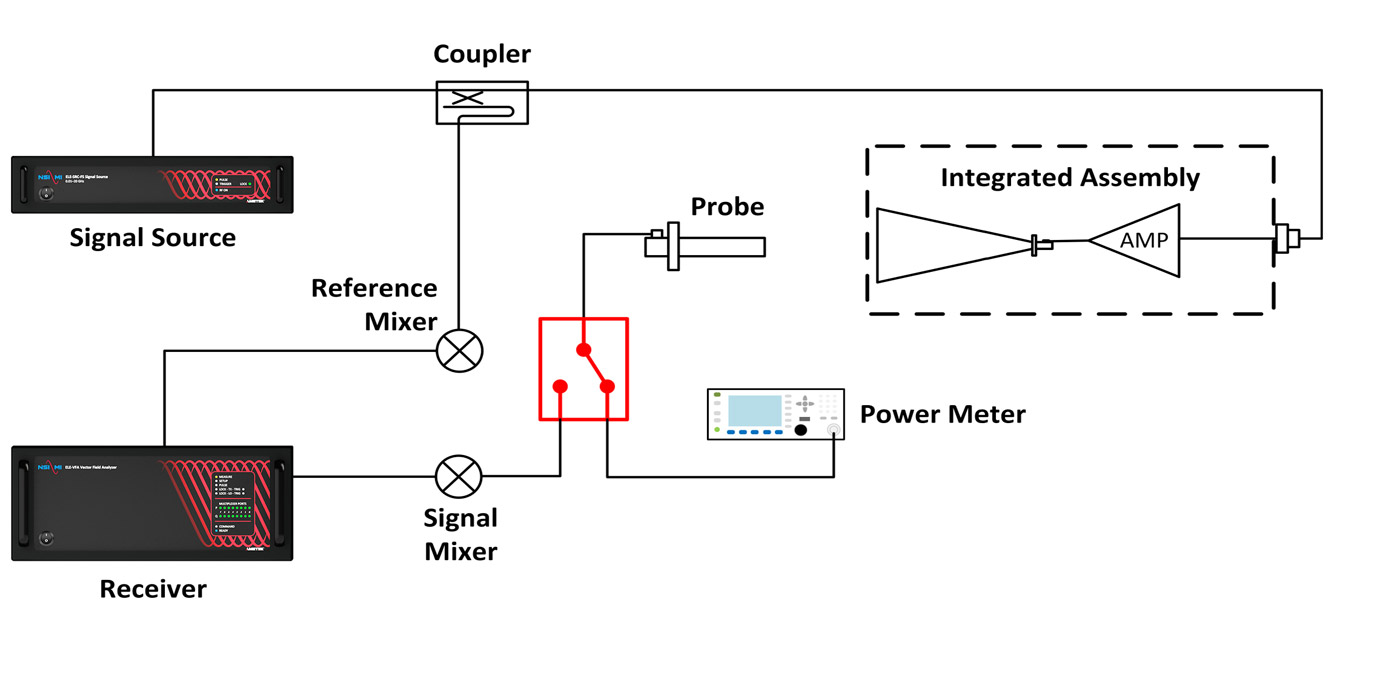

- 將功率計連接到探頭/饋源輸出，並記錄絕對功率水平，如(b)所示。此操作可使用低損耗雙埠開關組件自動完成。
使用 SYS-AATS 可以完全自動化 EIRP 資料擷取和處理的端到端流程。（1）
飽和磁通密度（SFD）
SFD 是使 AUT 接收器飽和所需的磁通量。為了表徵 SFD，我們使用了一個兩階段過程：

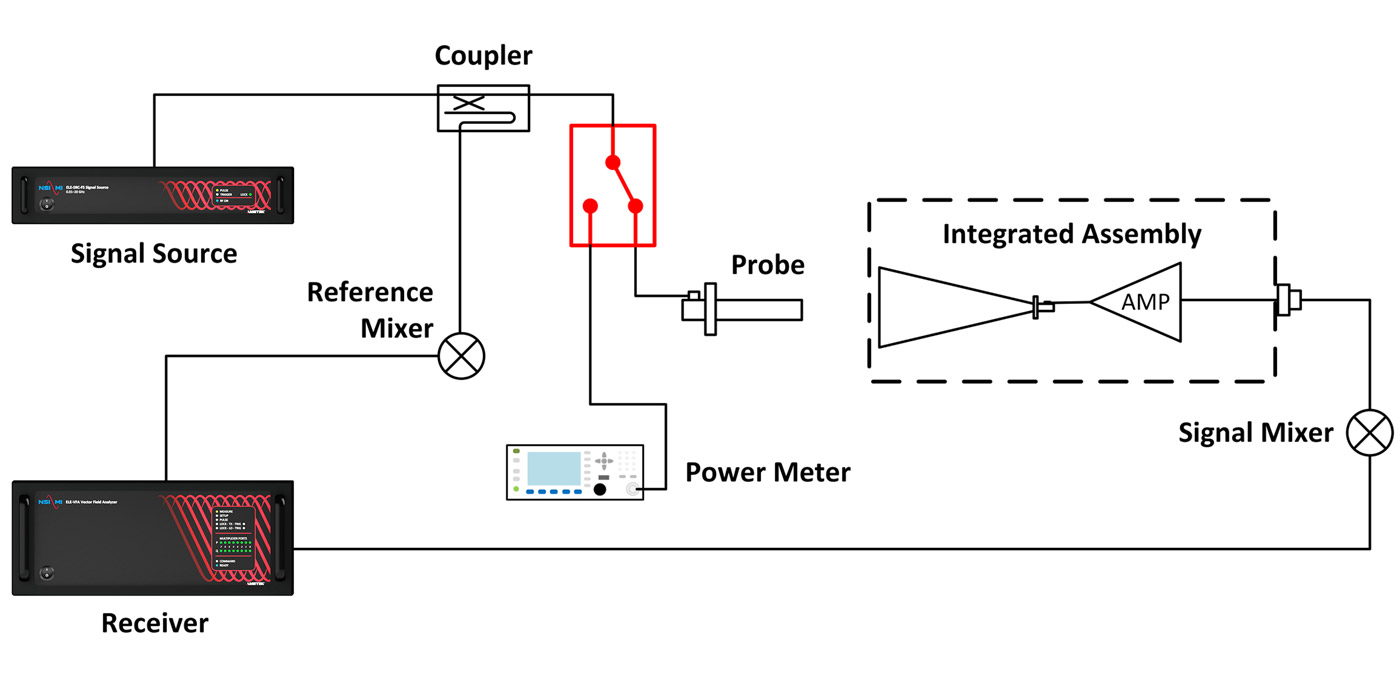

- 使用配置為模式測量的 RF 子系統執行接收天線的完整模式採集（近場）或峰值相對功率測定（遠場），如 (a) 所示。
- 將功率計連接到探頭/饋源輸入端，並記錄入射功率水平，如(b)所示。此操作可使用低損耗雙埠開關組件自動完成。
使用 SYS-AATS 可以完全自動化 SFD 資料擷取和處理的端對端流程。（1）
增益噪音溫度（G/T）
G/T 是接收天線的品質因數，用於計算連結預算，以確定接收天線輸出連接埠的訊號雜訊比 (SNR)。 G/T 是使用 CW-Ambient 技術在近場測量的：

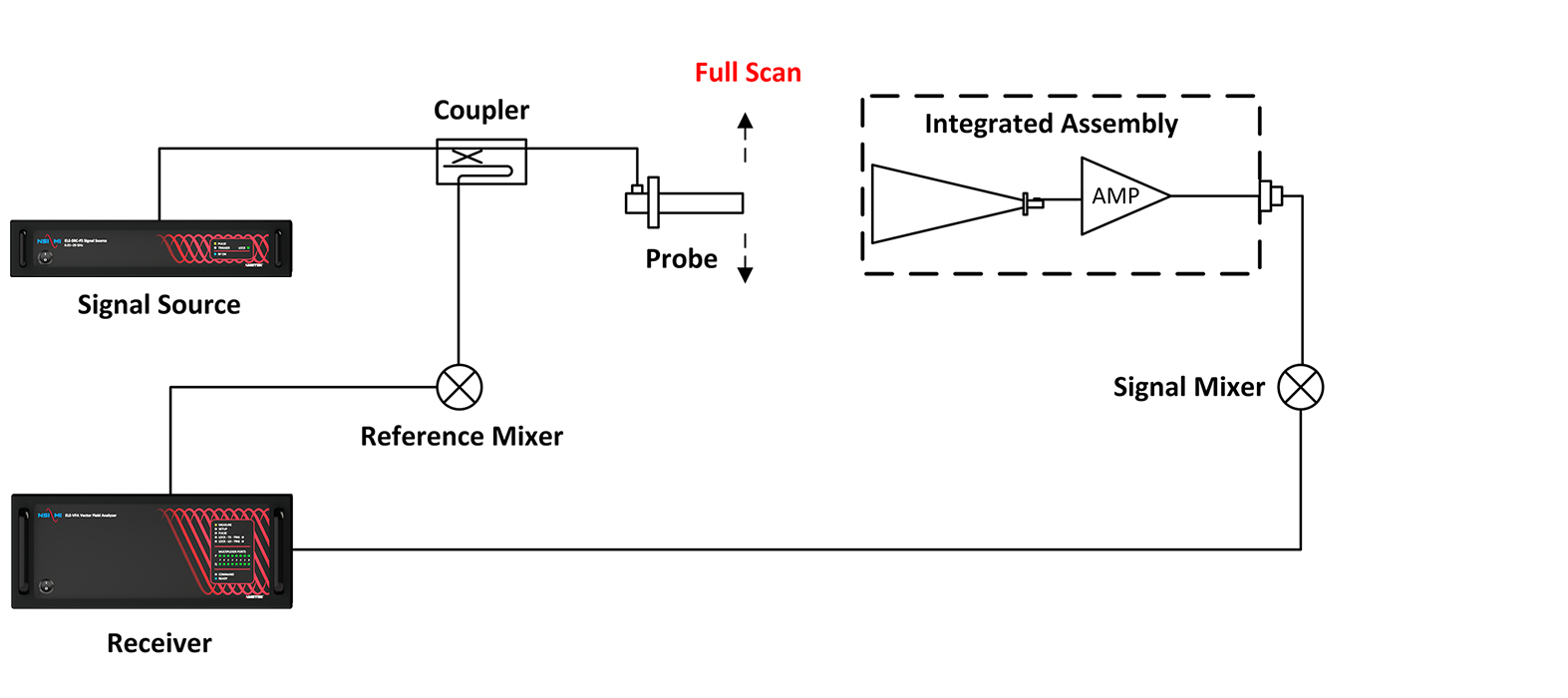

- 使用配置為模式測量的 RF 子系統執行接收天線的完整模式採集（近場）或峰值相對功率測定（遠場），如 (a) 所示。
- 使用頻譜分析儀在「安靜」的無迴聲環境中測量接收天線的雜訊輸出功率，並關閉來源電源，如 (b) 所示。
- 使用頻譜分析儀測量接收天線的訊號輸出功率，如（c）所示。
- 將功率計連接到探頭/饋源輸入端，並記錄入射功率水平，如圖(d)所示。此過程通常使用功率分配器或射頻開關自動完成。
使用 SYS-AATS 可以完全自動化 G/T 資料擷取和處理的端到端流程。（1）
（1） 聯絡 NSI-MI 以取得支援的第三方功率計和/或頻譜分析儀的清單。
